| Modelo | GLF-UDC-MH360 |
| Sensor de imagen | 1/3 "Sony Exhibición TENIDO Comsas |
| Resolución | 2.0 megíxeles |
| Formato de video | PAL (predeterminado)/ NTSC (opcional) |
| S/n relación | > 52db (min)/ (AGC Apagado) |
| Video producción | 1.0vp - P compuesto video señal a 75 ohmios |
| ÓPTICO |
| Lente | 6.0 mm Cono Lente (predeterminado) / F2.0 |
| Vista anglos | Aprox. 44 ° (d) y 34 ° (h) en Aire |
| Exploración radio (visibilidad) | Aprox. 5000 mm submarino (Luz Máximo) Pruebas Condición: Submarino Visibilidad > 5m |
| Operando radio (óptimo) | Aproximadamente 40 mm ~ 8000 mm (recomendado) submarino |
| Mínimo objeto distancia | Aproximadamente 40 mm (bajo el agua) |
| NOTA | los visita distancia es principalmente afectado por la factor de submarino visibilidad, asi que la focal punto mayo ser cambio. |
| Óptico Hazme | 32x HD Óptico Cúpula (vidrio) |
| Enfoque | Enfoque eléctrico (por clave) |
| ELÉCTRICO |
| Cámara energía suministro | 12VDC ~ 16VDC (+10%)/1500MA (por favor juego Correcto control junta de acuerdo a a seleccionado transmisión medios de comunicación y control distancia) |
| Energía consumo | 9W (Max) |
| Integrado auxiliar Encendiendo | 6pcs ultra brillante (aproximadamente 60lm/ PC) blanco LED (50 000 horas toda la vida) , ajustable (nivel 10) |
| MECÁNICO |

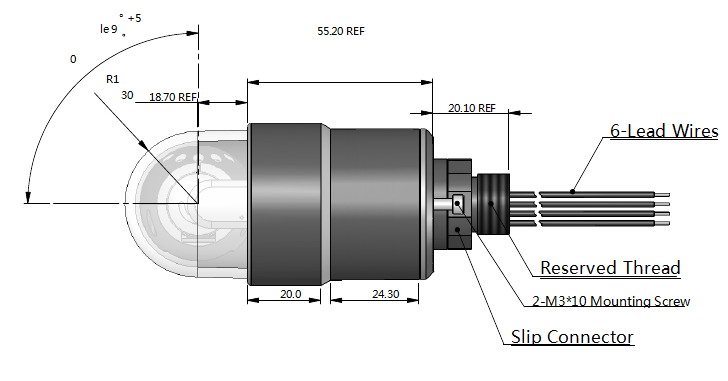

| Dimensions | Cuerpo alojamiento OD43 mm Cabeza sobredosis 45 mm (Máx.) Longitud Aproximadamente 125.60 mm (Cía. Deslizar conector) |
| Movimiento centro | Todos Rieles Partes (Aluminio) Hecha por CNC. |
Inclinación movimiento | 90 ° en cada lado de la cámara (Reciprocador movimiento). (3 Velocidad& Paso Modelo Preestablecido, Más bajo, Medio y Más alto, Dinámica cambiar). Attainable Inclinación Velocidad (Max.): 36/s (*), Attainable |
| Moción | Resolución (Min): 1.5 ° (*), Fiabilidad: 39000hr Continuo correr (*). Sin fin en ambas cosas direcciones. (3 Velocidad& Paso Modelo Preestablecido, Más bajo, Medio y Más alto, Dinámica cambiar). Attainable Sartén Velocidad (Max.): 20/s (*), Attainable Resolución (Min): 1.5 ° (*), Fiabilidad: 39000hr Continuo correr (*). |
| Peso | Aprox. 235 g en Air (Inc. Conector deslizante y cables de plomo) Aprox. 130 g en agua (conector deslizante y cables de plomo) |
| Temperatura de funcionamiento | ‐15 ° / +55 ° (recomendado) |
| Temperatura de almacenamiento | ‐40 ° / +80 y DEG |

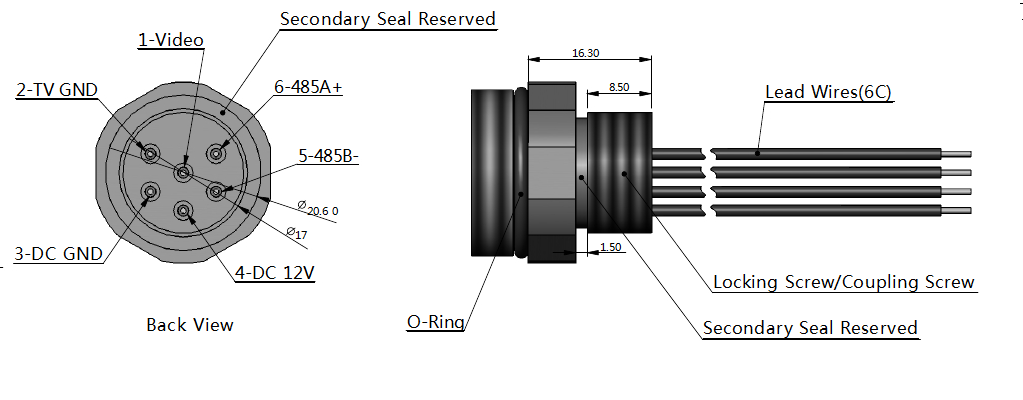

| Conector | Conector de deslizamiento submarino dedicado (OH: SUS316) |
| Alambre | 300 mm (predeterminado, opcional), soldadura manual |
| Awg | PTFE 22‐6.AWG |
| Oh construcción | Carcasa de aleación de aluminio, tapa final (SUS316), cúpula hemisférica (PC óptica/PMMA) |
| Opresión del agua | IP68 y clasificación de profundidad de seguridad: 300m) Tiempo de funcionamiento submarino: ilimitado (inmersión) |
| Material de sellado | O -Ring+ sellador especial (ROHS)+ película de sellado PTFE |
MEDIOS DE TRANSMISIÓN Distancia de transmisión ≤350m | ("Distancia " se refiere a la longitud desde la cabeza hasta la unidad de control maestro) El enlace a la unidad de control por cable de señal compuesto submarino (personalizado), también recomienda CAT5E/6 UTP especial de submarino como mínimo y coincida con un par de uso de transceptor pasivo (menor costo y restricción de las interferencias) |
| Plataformas de control |
| Tablero de control de evaluación (BCE) | PN: GC01KK -10S (predeterminado) |
| Escribe | Evaluación y prueba |
| Energía | 12vdc ± 10%/1.5a |
| Funciones | Operación en panorámica [paso (press corto) / multisepp (prensa larga)] / invertir Operación de inclinación [Paso (Press Short) / MultiStep (Long Press)] AutoScan de un push activado/ apagado Varios ajustes de velocidad/ conmutación dinámica Configuración de varios pasos/ conmutación dinámica Ajuste de luz (nivel 10) Modo Asalvo |
